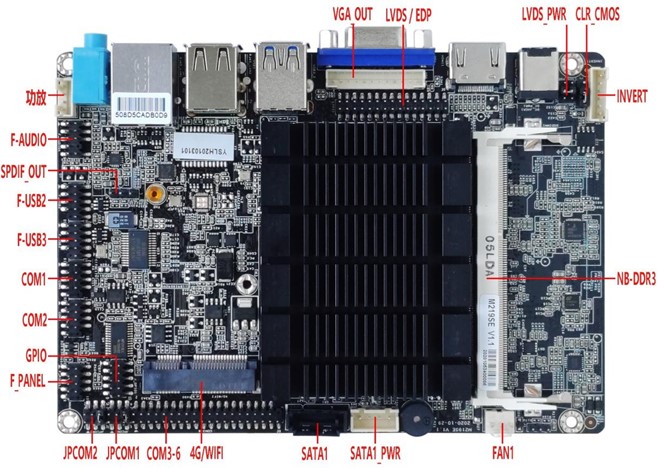

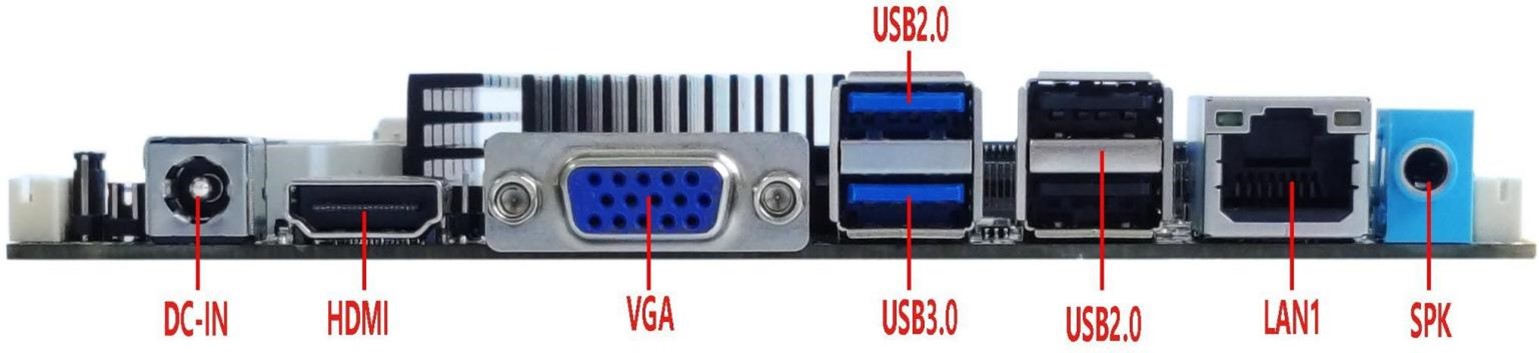

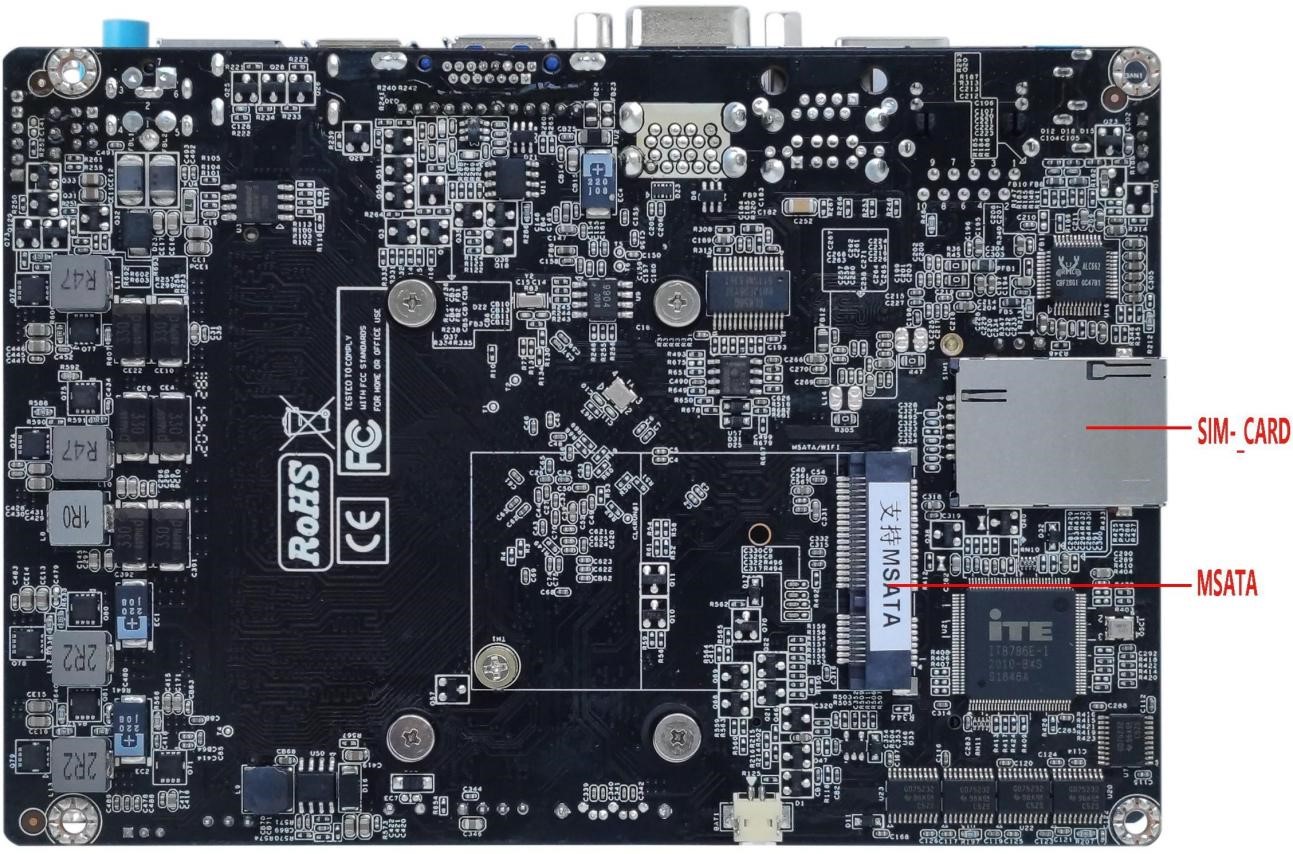

主板尺寸 145mm*100mm*18mm CPU 处理器 英特尔® 处理器 赛扬 J1900、赛扬J1800、奔腾J2900 芯片组 Intel Bay trail SOC 芯片组 电源 1*DC_JACK DC 头内直径为 2.5MM，支持 12V 主板满载功耗约 25W，建议用 12V4A 或以上电源 内存 1*NB-DDR3L 内存，低压 1.35V 内存，支持 1333/1600MHz 内存，最大支持 8G 显示功能 Intel(R) HD Graphics 图形控制器，支持单显、双显复制、双显扩展，DOS 下单显 1*VGA_OUT 插针 支持分辨率 1920*1080@60HZ （12Pin，1*12Pin，2.0mm） 1*VGA DB15 接口 支持分辨率 1920*1080@60HZ 1*HDMI 1.4 接口 支持分辨率 1920*1080@60HZ 1*LVDS 插针 支持分辨率 1920*1080@60HZ （30Pin，2*15Pin，2.0mm） 1*EDP 插针 支持分辨率 1920*1080@60HZ （30Pin，2*15Pin，2.0mm） LVDS 与 EDP 二选一，默认 LVDS，插针共用 1*INVERT1 插针 LVDS 背光开关控制插针 （6Pin，1*6Pin，2.0mm） 1*LVDS-PWR 插针 LVDS 工作电压控制插针 （6Pin，2*3Pin，2.0mm） 网络功能 1*RJ45 LAN RTL8111H 千兆网卡芯片，支持网络唤醒和 PXE 无盘启动功能。 1*Mini-PCIE 接口 支持WIFI/3G/4G/蓝牙等 硬盘功能 1*SATA1 接口 标准SATA2.0 硬盘接口，最大传输速度 3.0 Gbps 1*SATA-PWR 插针 硬盘供电插针，可取电 5V、12V （4Pin，1*4Pin，2.54mm） 1*MSATA 接口 支持标准MSATA 2.0 声音功能 集成 Realtek ALC662 HD 数字音频解码器，6 声道高保真音频控制器 1*LINE_OUT 接口 支持音频输出 1*F-AUDIO 插针 标准音频插针 （9Pin，2*5Pin，2.0mm） 1*JAMP 插针 功放支持 8 欧 5 瓦喇叭双声道输出 （4Pin，1*4Pin，2.0mm） 1*SPDIF 插针 数字音频插针 （3Pin，1*3Pin，2.54mm） USB 功能 1*USB3.0 接 口 后置标准USB3.0 接口 3*USB2.0 接口 后置标准USB2.0 接口 1*F_USB2 插针 前置USB2.0 插针，一组有 2*USB2.0 （9Pin，2*5Pin，2.0mm） 1*F_USB3 插针 前置USB2.0 插针，一组有 2*USB2.0 （9Pin，2*5Pin，2.0mm） 开关功能 1*F_PANEL 插针 开关、电源灯、硬盘灯、重启插针 （9Pin，2*5Pin，2.0mm） 其他 I/O COM1 插针 串口，支持RS232/RS422/RS485 可选 （9Pin，2*5Pin，2.0mm） COM2 插针 串口，支持标准RS232 （9Pin，2*5Pin，2.0mm） COM3~6 插针 串口，支持标准RS232 （39Pin，2*20Pin，2.0mm） 1*JPCOM1 插针 控制COM1 第 9 脚电压 0V/5V/12V 可选 （6Pin，2*3Pin，2.0mm） 1*JPCOM2 插针 控制COM2 第 9 脚电压 0V/5V/12V 可选 （6Pin，2*3Pin，2.0mm） 1*SIM 卡槽 支持SIM 卡，用 3G/4G 时需要SIM 卡 1*CLR_CMOS 插针 CLR_CMOS 主板清零、放电插针 （3Pin，1*3Pin，2.54mm） 1*FAN1 插针 CPU 风扇插针，不支持温控 （3Pin，1*3Pin，2.54mm） 1*J_GPIO 插针 GPIO 控制插针 （10Pin ，2*5Pin，2.0mm） 运行环境 工作温度：-20℃~60℃；           工作湿度：5%~95%相对湿度，无冷凝 BIOS AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别 操作系统 支持 Windows 10，Windows 8，Windows 7，Linux 等

第一章、产品规格
