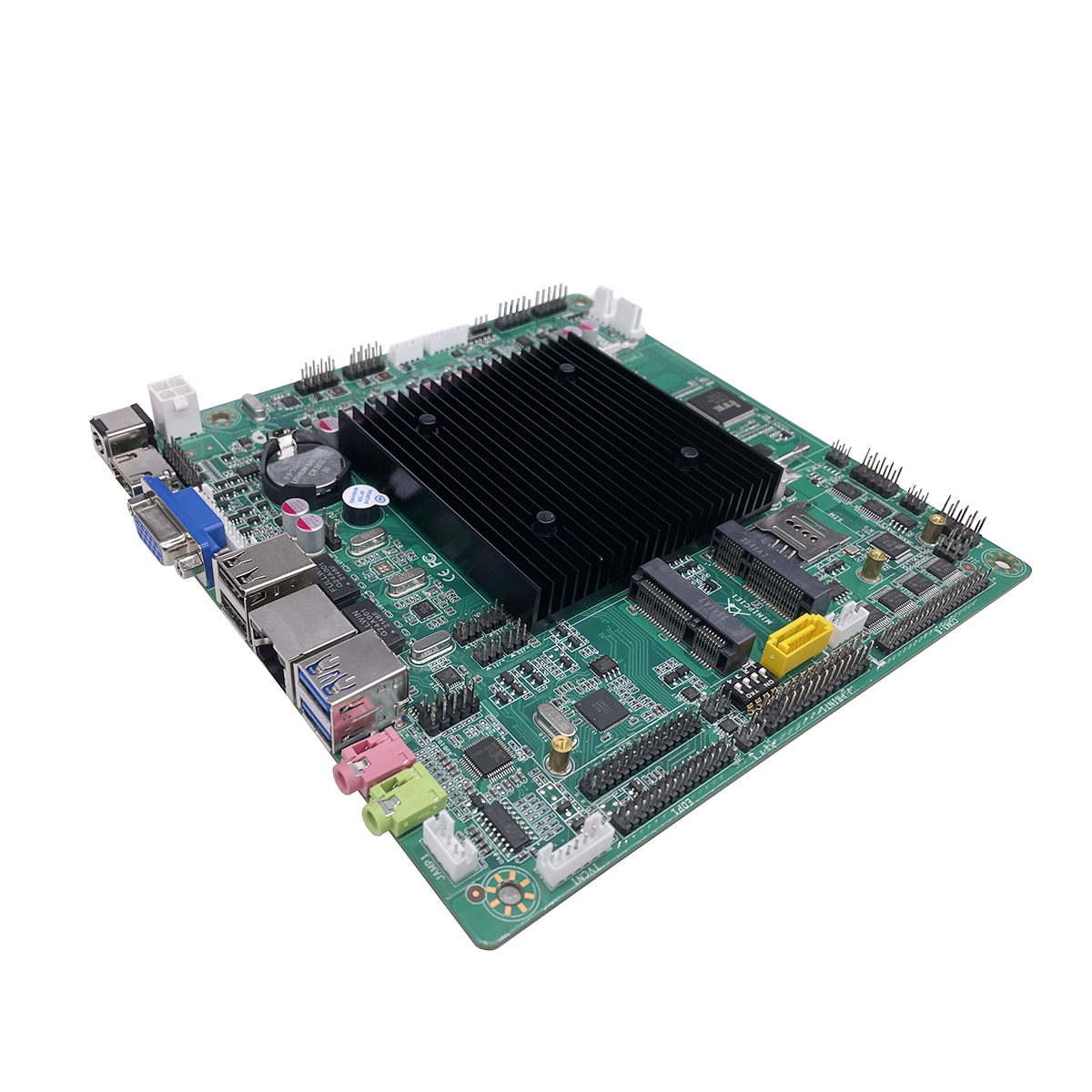

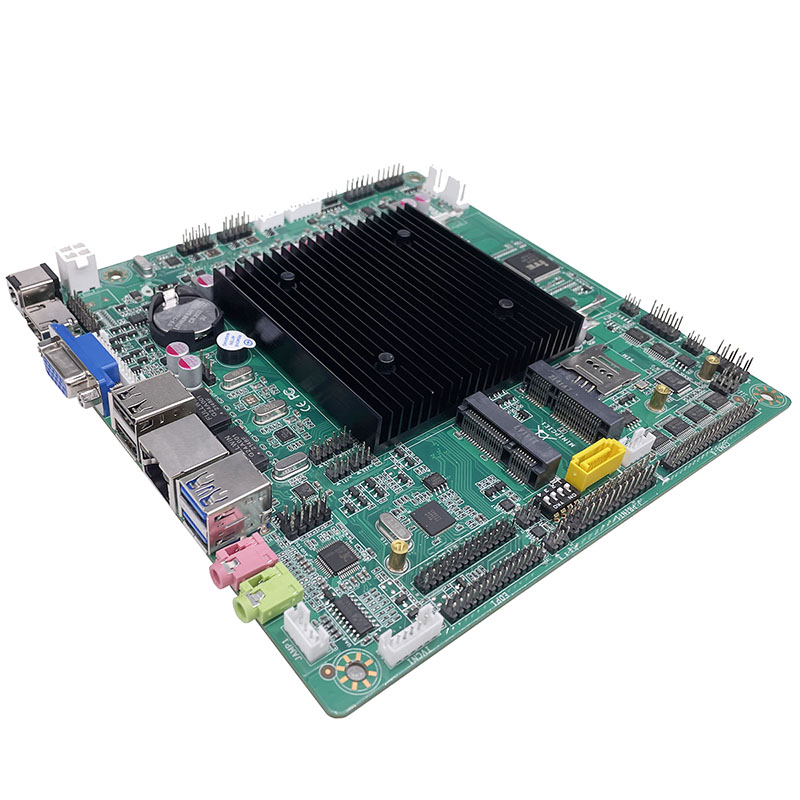

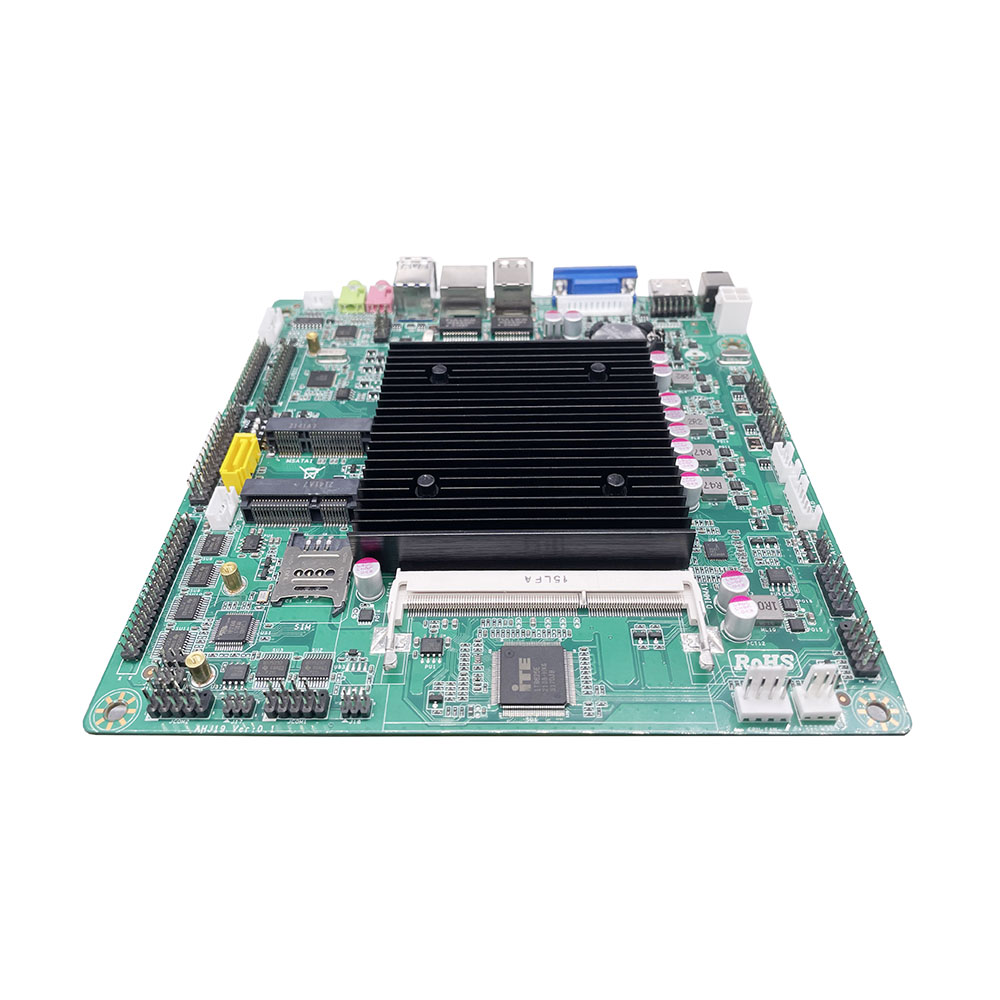

产品型号

HHJ19000-Z01

尺  寸

170mm*170mm

平  台

Baytrail

处理器

Intel® Celeron® Processor J1900/J1800/N2830/N2940 (2M Cache,2 GHz)

显  示

集成Intel® HD Graphics核心显卡,支持 VGA、HDMI、LVDS/EDP输出，同步或异步双显

内  存

1*SO-DIMM,DDR3L（兼容1.35V/1.5V）内存最大支持8GB

网  络

2* Realtek RTL8111H/G千兆网卡,支持网络唤醒/PXE（LAN2与USB2.0可切换）

存  储

1* SATA2.0硬盘接口  1* MSATA插槽支持SSD固态硬盘,传输速度可达3Gbps

扩展插槽

1*MINI-PCIE+SIM 接口，3G/4G模块，WIFI二选一，铜柱兼容长，短WIFI模块

音  频

板载ALC662 6声道高保真音频控制器,支持MIC/Line-out.功放

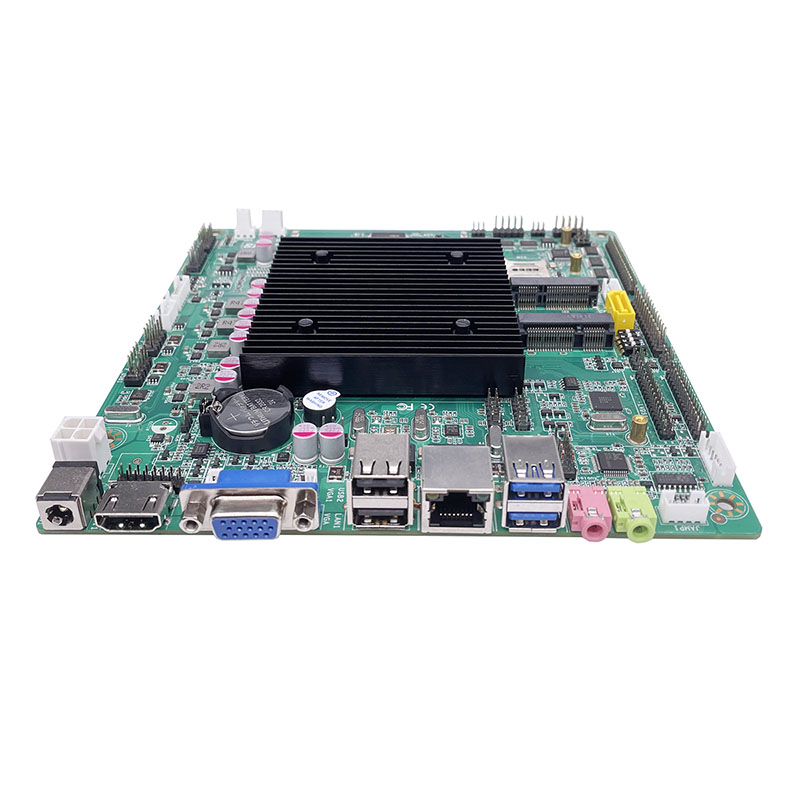

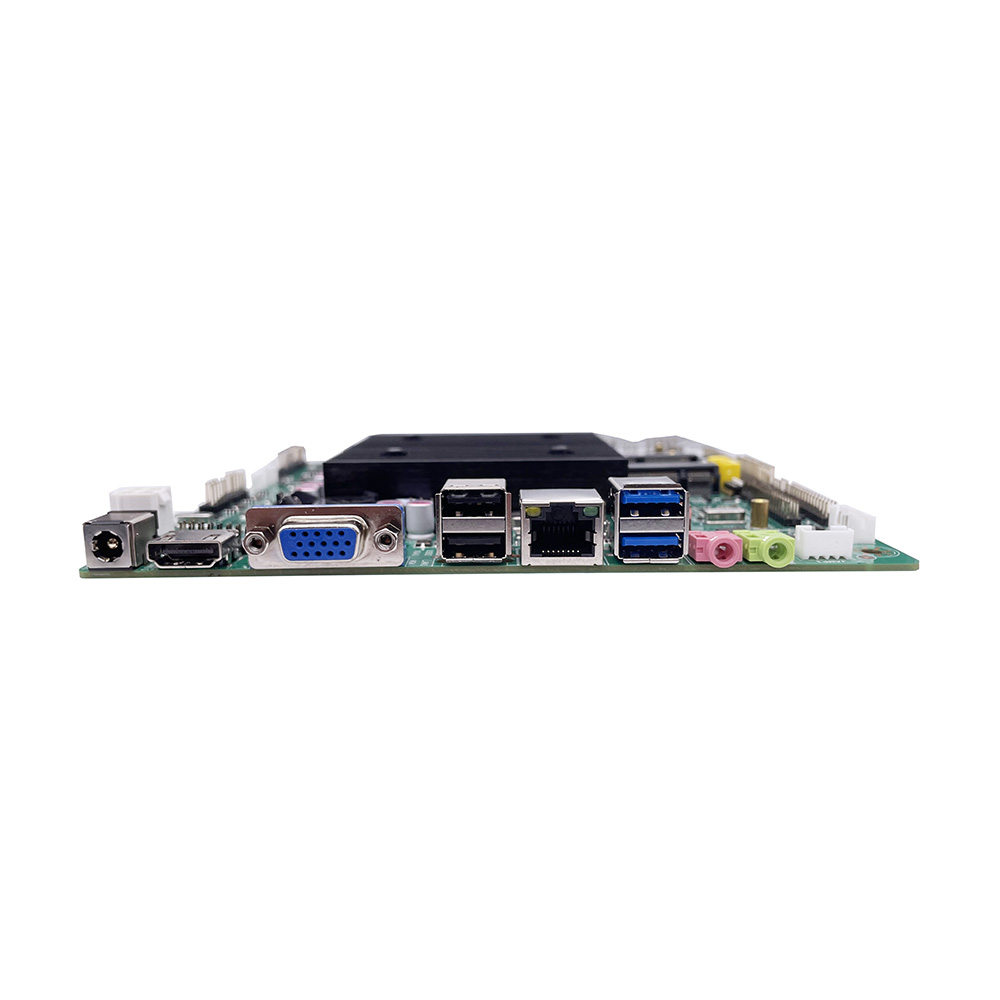

背板I/O接口：

1*HDMI 1*VGA 1*USB3.0,1*USB2.0(上层接口) 2*USB2.0 or 1*LAN2 1*RJ45  1*LAN1 1*Audio out（绿色）

1*Mic in（粉色）1*12V/5A DC电源输入接口

内置I/O接口

1*J_HDMI1 排针1*J_VGA1 插针

1* USB2.0接口  1*5pin 4* USB 2.0接口 2*5Pin

1*LVDS  2*15pin排针, 支持24bit 的双通道LVDS(LVDS与EDP可同时使用）1*LVDS 背光排针 1*6pin 1*EDP 2*15pin (EDP与LVDS可同时使用）2*20pin  COM排针 (COM3 COM4 COM5 COM6)*RS232 2*5Pin   COM排针（COM1 COM2）COM1 COM2带电，COM1，COM2支持RS485

2*FAN 无风扇散热设计,预留1*4pin CPU风扇接口,1* 3pin系统风扇接口 1*SATA 1*12V/4PIN供电接口 1*12V/ 2PIN供电接口（蓝色）1*LPT并行接口 2*13Pin 打印口 1* 功放接口 1*4pin  2*5W 1* 前置音频接口 2*5pin 1* PS/2键盘鼠标接口（白色）1*6Pin （MS/KB) 1*F_PANEL 开关排针（彩色）1*3pin  AT/ATX1(上电开机）1*SIM卡槽

看门狗

支持硬件复位功能(256级，0~255秒)

GPIO

 支持4路输入,4路输出

BIOS

AMI 64M BIOS, ACPI supported，支持上电开机功能

工作温度

零下10℃～60℃

存储温度

零下-20℃～70℃

工作湿度

5%-95%相对湿度,无冷凝

系   统

支持WIN7, WIN8.1, WIN10,Linux
