工控主板

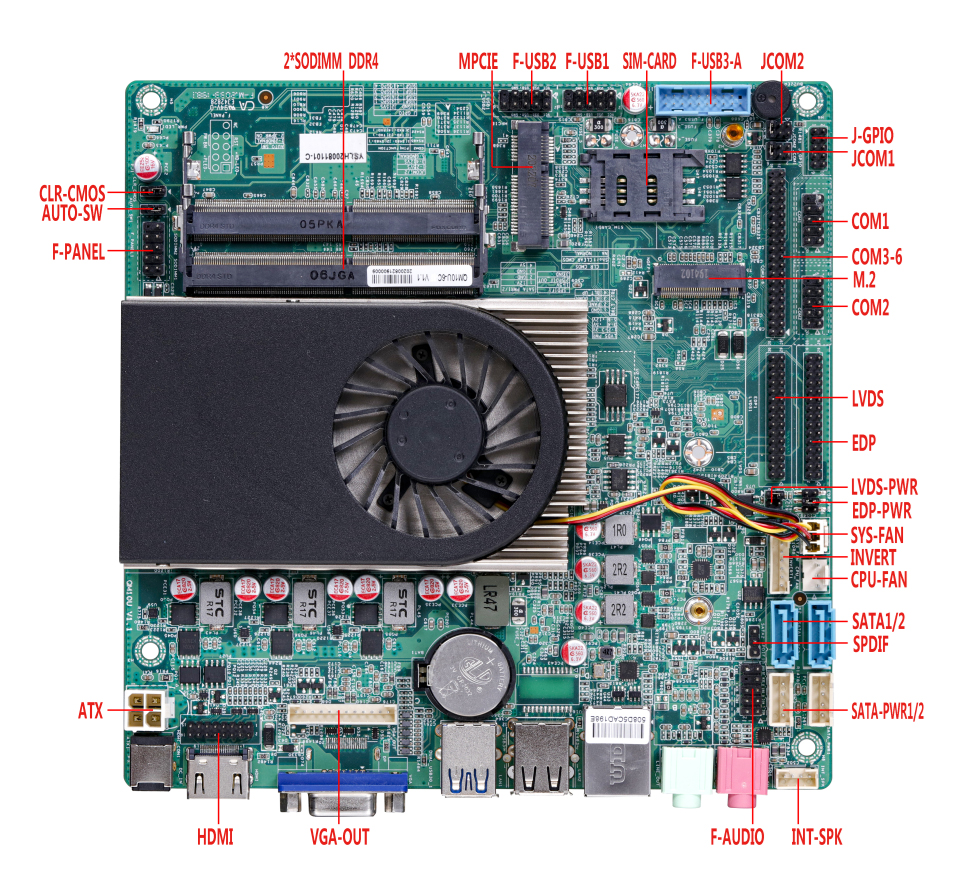

工控主板8代10代工业主板

基本参数: Intel H310系列芯片组

支持intel 第8代、10代系列

支持2133/2400/2666MHz内存,最大支持64GB


服务热线:18123757023 在线咨询

内存支持

8U

2*NB-DDR4内存插槽,支持2133/2400MHz内存最大支持64GB



10U

2*NB-DDR4内存插槽,支持2133/2400/2666MHz内存最大支持64GB

电源

1*DC_IN

支持12V电压,DC头内直径为2.5MM

主板满载功耗约85W建议用12V7A或以上电源



1*DC_ATX



显示功能

集成Intel UHD Graphics 超核芯显卡,支持单显、双显/三显复制、双显/三显扩展,DOS下单显



1*VGA_OUT插针

支持分辨率1920*1080@60HZ                12Pin,1*12Pin,2.0mm)



1*VGA DB15接口

支持分辨率1920*1080@60HZ



1*DP接口

支持4K分辨率4096/3840*2160@60HZ



VGA接口和DP接口二选一



1*HDMI 1.4接口

支持4K分辨率4096/3840*2160@30HZ



1*HDMI_CON插针

支持4K分辨率4096/3840*2160@30HZ        16Pin,2*8Pin,2.0mm)



1*EDP插针

支持4K分辨率4096/3840*2160@60HZ        (30Pin,2*15Pin,2.0mm)



1*EDP_PWR插针

EDP电压控制插针                               6Pin,2*3Pin,2.0mm)



1*LVDS插针

支持分辨率1920*1080@60HZ                30Pin,2*15Pin,2.0mm)



1*LVDS_PWR插针

LVDS电压控制插针                              6Pin,2*3Pin,2.0mm)



1*INVERT插针

LVDS背光开关背光亮度调节控制                  6Pin,1*6Pin,2.0mm)



1*BKLT-PWR1

LVDS背光电压控制插针



LVDS插针和EDP插针二选一

网络功能

1*LAN接口

Realtek 8111H千兆网卡芯片,支持网络唤醒和PXE无盘启动功能



1*Mini-PCIE接口

支持WIFI/3G/4G/GPS/蓝牙模块等,可选支持MSATA

硬盘功能

1*M.2接口

默认支持M.2 2280,可选2242;默认NVME(PCIE)协议,可改SATA协议



1*SATA1接口

标准SATA3.0硬盘接口,最大传输速度6.0 Gbps



SATA1信号与MSATA信号二选一,默认支持SATA1



1*SATA2接口

标准SATA3.0硬盘接口,最大传输速度6.0 Gbps



1*SATA_PWR1插针

硬盘供电插针,可取电5V、12V。               4Pin,1*4Pin,2.54mm)



1*SATA_PWR2插针

硬盘供电插针,可取电5V、12V。               (4Pin,1*4Pin,2.54mm)

声音功能

集成Realtek ALC662 HD数字音频解码器,6声道高保真音频控制器



1*LINE_OUT接口

支持音频输出(绿色)



1*MIC_IN接口

支持麦克风输入(红色)



1*INT_SPK插针

功放支持8欧5瓦喇叭双声道输出                 4Pin,1*4Pin,2.0mm)



1*F_AUDIO插针

标准音频插针                                  9Pin,2*5Pin,2.54mm)



1*SPDIF插针

数字音频插针                                    (3Pin, 1*3Pin , 2.54mm)

USB功能

2*USB3.1接口

后置标准USB3.1 Gen2接口,最大传输宽带为10.0Gbps



2*USB2.0接口

后置标准USB2.0接口,最大传输宽带为480Mbps(60MB/s)



1*F_USB1插针

前置USB2.0插针,一组有2*USB2.0             (9Pin,2*5Pin,2.54mm)



1*F_USB2插针

前置USB2.0插针,一组有2*USB2.0             (9Pin,2*5Pin,2.54mm)



1*F_USB3_A插针

前置USB3.1 Gen2插针,一组有2*USB3.1      (19Pin,2*10Pin,2.0mm)

开关功能

1*F_PANEL插针

开关、电源灯、硬盘灯、重启插针                 9Pin,2*5Pin,2.54mm)



1*AUTO_SW插针

硬件控制上电开机插针                            3Pin,1*3Pin,2.0mm)

其他I/O

COM1/COM2插针

串口,COM1支持RS232RS422/RS485可选      (9Pin,2*5Pin,2.54mm)



COM3~COM6插针

串口,支持标准RS232;                       (39Pin,2*20Pin,2.0mm)



1*JCOM1插针

控制COM1第9脚电压 0V/5V/12V可选          (6Pin,2*3Pin,2.0mm)



1*JCOM2插针

控制COM2第9脚电压 0V/5V/12V可选          (6Pin,2*3Pin,2.0mm)



1*SIM_CARD卡槽

支持SIM卡,用3G/4G时需要SIM卡



1*FAN2插针

CPU风扇插针,支持温控                        3Pin,1*3Pin,2.54mm)



1*FAN3插针

系统风扇插针,全速,不支持温控                 3Pin,1*3Pin,2.54mm)



1*CLR_CMOS插针

主板放电、清零插针                              3Pin,1*3Pin,2.0mm)
