工控主板

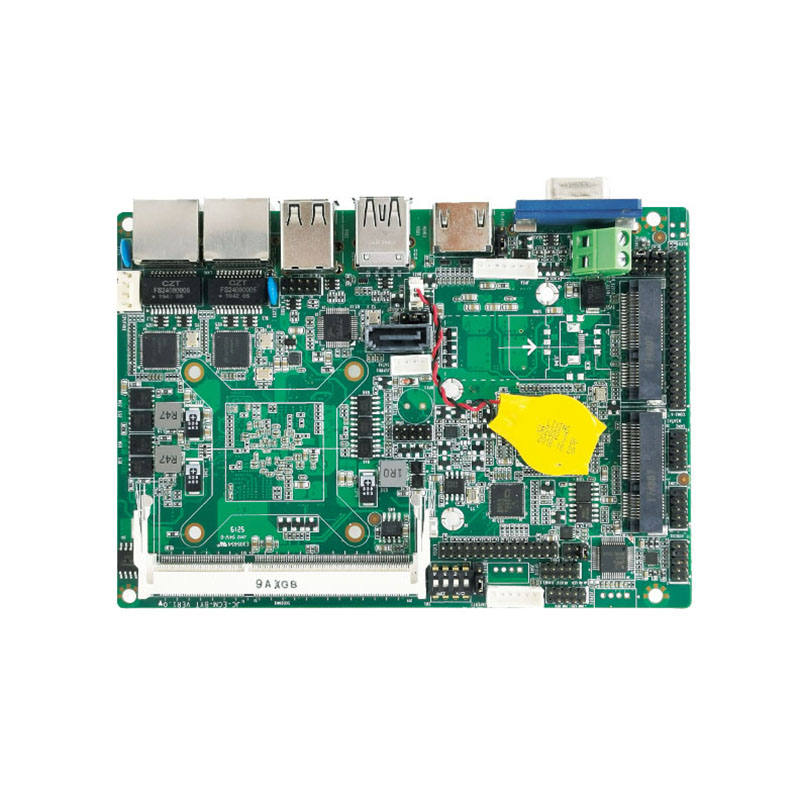

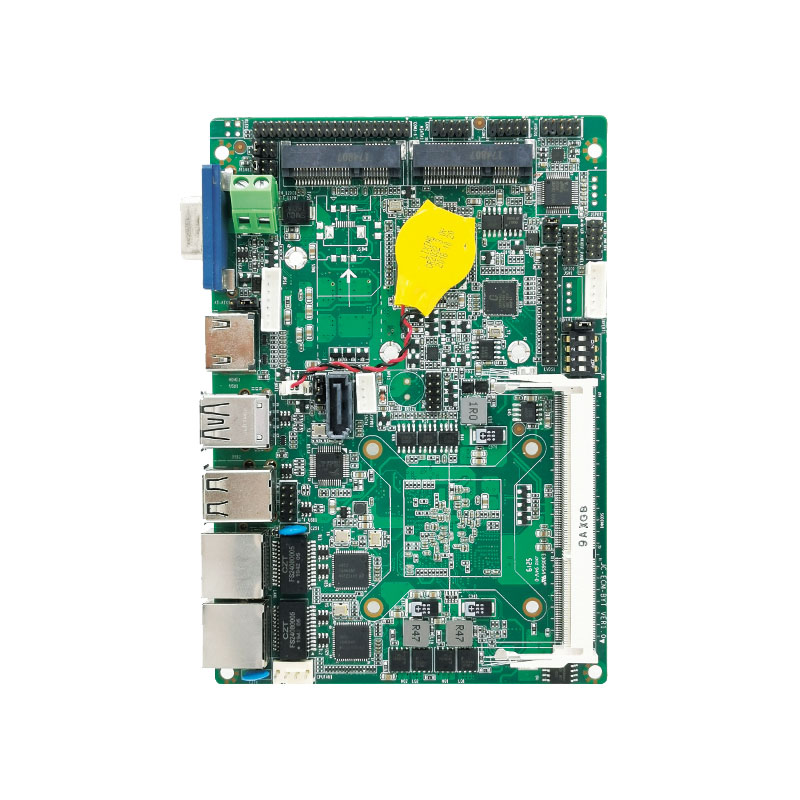

J4125 3.5寸工控主板

基本参数:

集成Intel® Celeron J4125/2.0GHz四核处理器,可兼容Intel® Bay Trail -I/M/D 系列CPU

1*SO-DIMM内存插槽,支持单通道1600/1333MHz DDR4L/1.35V内存,最大支持8GB

集成Intel® HD Graphics核心显卡

1* VGA接口,1*HDMI1.4接口,1*LVDS接口(默认为LVDS,可选为eDP接口,下单提前确认)

2* intel i211千兆网卡,支持网络唤醒/PXE

1* Mini-PCIe插槽(半卡和长卡都支持),支持WIFI/4G模块

服务热线:18123757023 在线咨询
产品型号 HH-EPIC19 VER1.0
处理器 集成Intel® Celeron J4125/2.0GHz四核处理器,可兼容Intel® Bay Trail -I/M/D 系列CPU
  1*SO-DIMM内存插槽,支持单通道1600/1333MHz DDR4L/1.35V内存,最大支持8GB
  集成Intel® HD Graphics核心显卡
1* VGA接口,1*HDMI1.4接口,1*LVDS接口(默认为LVDS,可选为eDP接口,下单提前确认)
支持VGA、HDMI、LVDS同步/异步双显示
  2* intel i211千兆网卡,支持网络唤醒/PXE
1* Mini-PCIe插槽(半卡和长卡都支持),支持WIFI/4G模块
  1* SATA2.0接口
1* mSATA2.0插槽
  板载ALC662 6声道高保真音频控制器,支持MIC/Line-out,功放3W

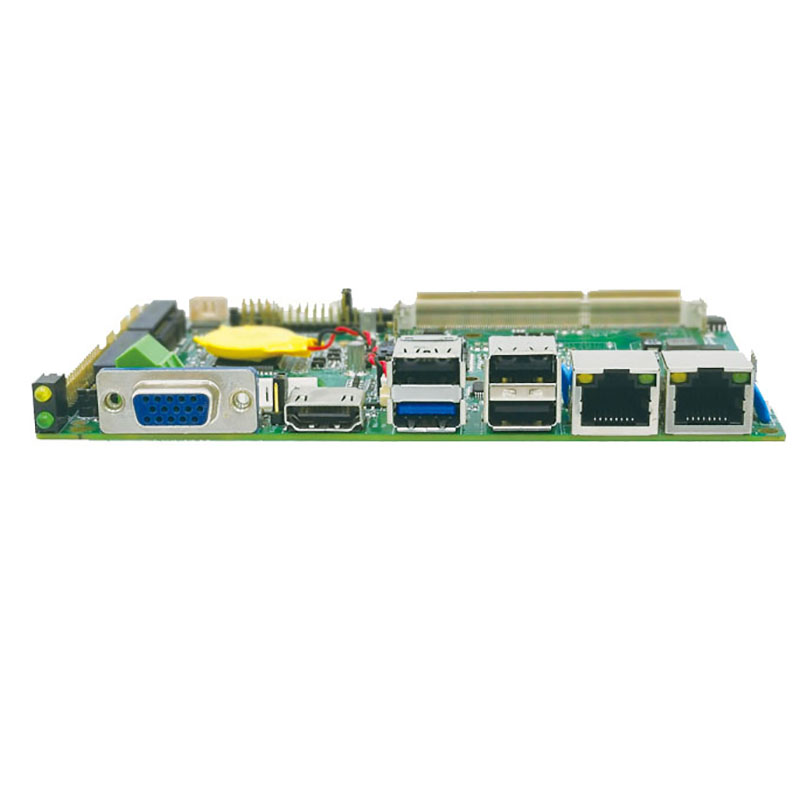

背板I/O接口 1* HDMI显示接口
1* VGA显示接口
1* USB3.0接口,1* USB 2.0接口
2* RJ-45 千兆网络接口
1* Line out接口(绿色)
1* 硬盘/电源指示灯
1* 12V DC电源输入接口
内置I/O接口 1* LVDS接口 2*15pin,支持双通道24bit
1* 屏背光供电接口 1*6pin
4* USB 2.0接口 2*5Pin
1* 前置音频接口 2*5pin
1* 功放接口 1*4pin
1* SIM接口 2*3Pin
6* COM接口(COM2/COM3支持RS485)
1* PS2接口 1*6Pin
1* 硬盘供电接口 1*4Pin
1* 前面板开关按钮和指示灯接口 2*5Pin
1* 2pin DC 12V电源接口
风扇接口 无风扇散热设计,1*4pin CPU风扇接口
GPIO 支持4路输入输出GPIO
BIOS 64Mb Flash ROM
看门狗 支持硬件复位功能(256级,0~255秒)
操作系统 Windows 7/Windows 10/Linux
电源类型 采用DC 12V ±5%电源供电
工作温度 60℃~-10℃
储存温度 -20℃~70℃
工作湿度 5%-95%相对湿度,无冷凝
尺 寸 146mm x 102mm
Note:相应的IO主板需要定制的,我司可以配合设计,详情可咨询业务
