工控一体机

15.6寸工控一体机

基本参数: ■铝合金压铸成型,无风扇设计
■15.6寸LED TFT LCD, 电阻/电容屏
■Intel® Skylake-U/Kabylake-U CPU
■1*DDR4 2133 SODIMM,最大支持16GB
■1*Mini PCIe, PCIeX1+USB信号
■2/4*COM, 2*LAN, 4*USN3.0, 1*USB2.0
■2.5寸SATA盘,1*M.2
■ATX开关, 远程开关
■直流9-36V电源输出
服务热线:18123757023 在线咨询

CPU

Gen. 6th Intel Skylake-U Celeron: 3855U; Core-U: I3-6100U ; I5-6200U; I7-6500U

Gen. 7th Intel Kabylake-U Celeron: 3865U; Core-U: I3-7100U ; I5-7200U; I7-7500U







系统

芯片组

Intel® SOC

系统内存

1*DDR4 2133MHz SODIMM,最大支持16GB

BIOS

Insyde SPI 64Mbit Flash

存储

1*2.5寸SATA HDD盘,支持SATA3.0 6Gbps HDD/SSD,1*M.2(2242 B-Key)

显 示

17.0寸LED TFT LCD & HDMI,双显,Intel® HD Graphics, HDMI支持4K

触 摸

5 线电阻屏( 投射式电容屏可选) ,  U S B 控制

扩展

1* Mini PCIe (PCIe& USB信号)

前后I /O

2*RS232/422/485, 2*RS232, DB9,可选2*RS232, 1个DB9 3线信号

4*USB3.0 A型,1*USB2.0 A型

1*HDMI

2*RJ45

音频

Realtek ALC888S-VD2-G 高清音频, 2*3W 扬声器

LAN

2*Intel® I210AT芯片,10/100/1000 Mbps

控制和LED

1* 电源开关( 前面板), 1 * 2 - pin 连接器开关信号( 后面板), 1 * 电源指示灯, 1* 硬盘指示灯

电 源 要 求

1*9~36V DC-in 3-pin 接头 功耗: TBD

操作系统

Windows 7,Windows 8.1,Windows 10,Linux



机构与环境

结构设计

铝合金压铸成型,全平面面板,鳍片散热外壳

工 作 温 度

0~ 50℃ -HDD( -10~55℃ - S S D ) , 带空气流动

存 储 温 度

-20~60℃

存 储 湿 度

10 ~ 95 % @ 40 ℃,无冷凝

振动

10g 峰值加速度( 持续1 1 m s ) ,  带H D D 运行

冲 击

1g 5~500Hz,带HDD运行

安装方式

面板安装, V E SA 100*100mm, 上架式安装

尺寸

(W*H*D):415.5*360.5*59mm;面板安装开口(W*H):407*352mm

净重

6.1Kg

EMC

CE,FCC Class A



LCD

类 型

17.0寸TFT LED

分 辨 率

1280(H)*1024(V)

色 深

16.19M

点矩阵

0.264*0.264(mm)

亮度(cd/m2 )

600

视 觉

80°(左), 80°(右), 70 °( 上), 80°( 下)

工 作 温 度

- 20~ 70℃

背光寿命

70000 小 时



Touch

类 型

5 线电阻屏

投射式电容屏

分 辨 率

连 续

连 续

透光度

83%

90%

控制器

USB

USB

功耗

+5V @200mA

+5V @300mA

操作系统

Windows/Linux

Windows/Linux

点 击 寿 命

35 百万次

3000 百万次

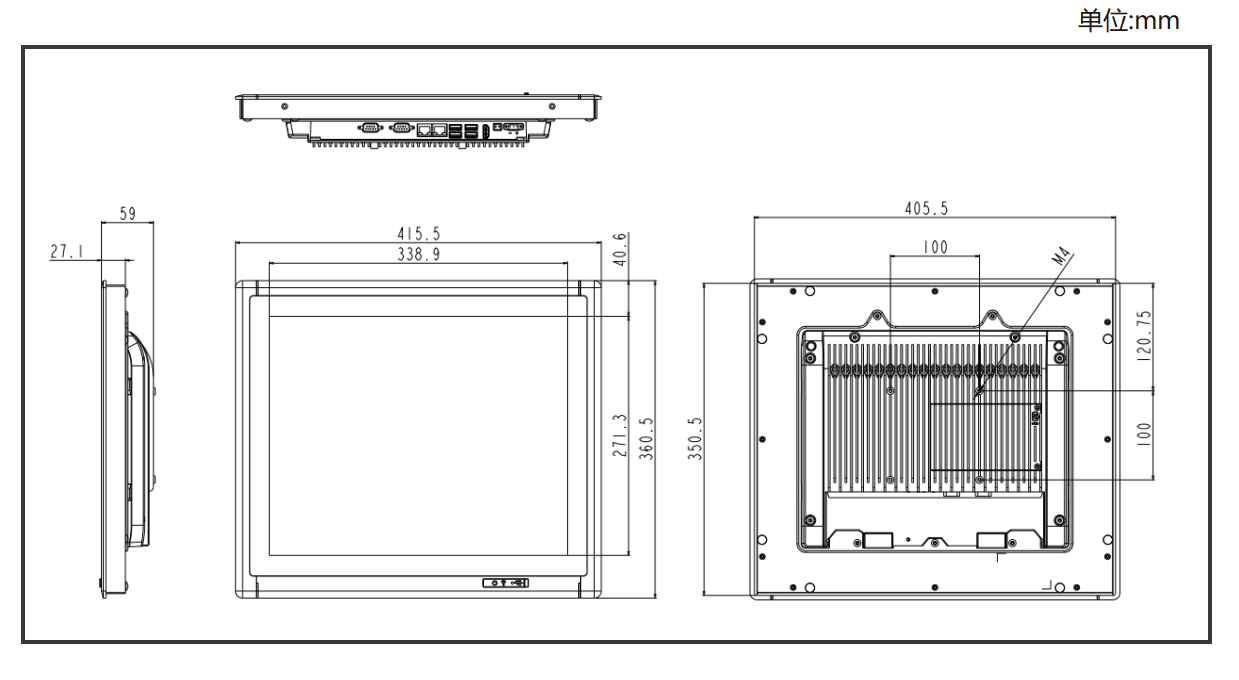

外形尺寸
